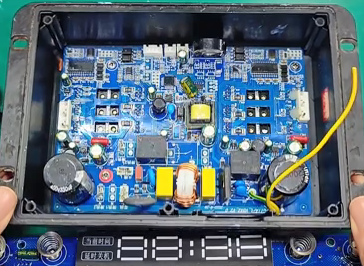

今天来修一块变频油烟机的电路板，原本的故障是12伏输出电压偏低，网友自己检查了一下，没有找到问题，现在是没有电压输出了，因为这个电源芯片已经被拆下来了，这个电源芯片的型号还被打磨掉了，不过看电路应该是DK124，看一下电路，电源刺激是被动过的，这个滤波电容被焊接过，铜箔也弄坏掉了，电源输出的整流二极管也被焊接过，接下来我们测一下这个整流二极管两端，看有没有短路。

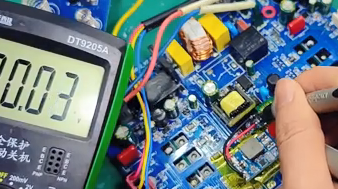

测量发现是有短路的，但应该不是这个二极短坏了，不然可能早就修好了，这个应该是输出负载有短路才引起的，这个二极管两边测量也有短路，这个电源原本的故障输出电压偏低，我估计就是负载有短路造成的。这个被拆下来的电源芯片大概率应该也是好的，之后我们再装回去试一下，现在先把它短路的地方找出来，看了一下电路，应该是这个电源芯片内部短路了，边上这个电流采样电阻已经烧掉了，边上这个电杆跟这个电源芯片组成的是一个8g降压电路，将12伏变成5伏，直接把这个芯片拆掉，我们再看一下会不会短路，现在测量这个输出端的整疗二极管就没有短路了，测量5伏电源对地也没有短路，那单片机应该是好的。

接下来我们将初级这个电源芯片给它装回去再试一下，看一下板子的背后材质，到灯光的地方还挺多的，基本上电源初级的部分。全部被动过，不管维修任何的电路，找对故障方向是很重要的，不然擦遍了所有的电路，方向不对的话就白费功夫了。现在把电源芯片重新装回去了，我们上电测一下输出电压，现在输出12伏就正常了，有一点偏差没有关系，这个是给继电器供电的，所以要求不高的。

接下来我们将5伏给它修好，这个5伏的电源芯片也是被打磨过的，所以直接换一个降压拈，将降压拈已经安装上去了，我们在商店测试一下。上电没有反应，显示板没有亮，测量12伏输出没有电压，断电之后我们再测一下12伏输出发现是有短路的，这个就有点奇怪，难道是新换的模块是有问题？把这个模块的电源线断开，我们再测一下，测量12伏输出还是有短路，测量降压拈没有问题，那就是12伏输出又短路了，这个就有点奇怪了，不知道到底是什么情况，用可调电源烧机，发现是这个2003反向驱动器坏了，这个是用来控制继电器的，将它拆掉，我们再测一下，现在测量12伏输出就没有短路了，这个反向驱动器烧的有点莫名其妙，这个芯片先不装，先测一下12伏电源输出稳不稳定，再次接上电源看一下。现在控制板点亮了，已经有电了，测量12伏输出非常的稳定，烧掉的2003芯片就是控制这两个继电器的，这两个继电器控制这两个300伏的滤波电容，电容上面电压再经过这个逆变电路给风扇提供电源，更换了一个新的2003芯片，我们再测试一下。

现在可以正常工作了，电机已经转了，把电机再接到另外一组电路上，看一下能不能工作。测试也没有问题，另外一路电机也可以正常工作，这个把其实主要就是5伏降压电路坏掉了，所以导致输出电压偏低，最后把更换上去的模块以及其他的元件用704胶固定好。
