以前的电瓶箱基本上都是用的这种定速的压缩机,也就是定频压缩机用我们的四电供电的,而现在的电瓶箱越来越多的使用了变频压缩机,变频压缩机它需要变频板来驱动,有时候我
以前的电瓶箱基本上都是用的这种定速的压缩机,也就是定频压缩机用我们的四电供电的,而现在的电瓶箱越来越多的使用了变频压缩机,变频压缩机它需要变频板来驱动,有时候我们维修冰箱遇到了压缩机不启动,或者是启动一下又停机了,然后不能判断到底是压缩机问题或者是系统问题还是变频板问题,非常的麻烦。那有什么办法可以快速判断变频压缩机的好坏或者是驱动板的好坏呢?其实非常的简单。

我们只需要一个变频箱变频压缩机驱动板就可以快速判断压缩机或者是变频板的好坏,除了用来测试以外,它可以当做一个应急配件,比如在维修的时候遇到变频板坏了,但是手上又没有配件,客户又急用,我们就可以用这块板来代替原来的板。这个驱动板的使用方法也很简单,首先它只适合于这种变频板跟主板分开的,如果主板跟变频板是二合一在同一块板子上,那就不能用这个板来测试了。第二点就是主板跟变频板之间是通过两条线来驱动的,也就是相当于通信线一样的,不过里面是没有通信协议的,只是一个信号。满足这两个条件,我们就可以用这个万能驱动板来进行测试或者代替这块驱动板连接也非常的简单。

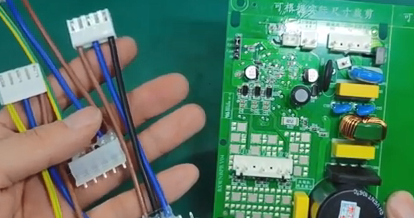

首先它需要一个220伏的交流供电,就是将原来主板上的插头接到这边就可以了,大部分的电瓶箱供电插头都是一样的,这边的插座是输出端,用来连接变频压缩机的,这些是连接压缩机的转接线,用于不同的压缩机,这里有一个小跳线是用来调参数的,不同压缩机它的运行参数是不一样的,这个是它的说明书,不同的压缩机这个跳线怎么接上面都标注了。这边两个插座就是连接主板的驱动信号线,这两个插座是并联的,只是形状不一样,针对于不同的插头,接下来我们测试一下这个压缩机驱动板,在供电插座这边,我直接给大家焊了一条线。如果是上机。测试的话用它原来的插头就可以了。

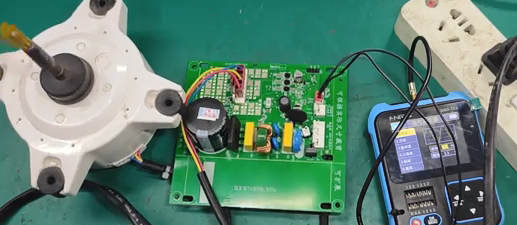

压缩机这里我们用一个直接无刷电机来代替,方便我们直接观察这个电机有没有工作。另外连接压缩机的时候还需要注意压缩机的UVW三项顺序,在说明书上也有标注的,压缩机三项顺序接错了就会导致反转,使这个主板保接下来我们需要给它提供驱动信号,这里我们用一条线先给它接上,驱动信号是由冰箱主板提供的,这里我们直接用这个信号发生器来代替,给它一个正弦波信号就可以驱动这个变频板,通过改变信号频率就可以控制压缩机的转速。这个驱动信号两条线它是有区分的,但是我们可以随便接一下,如果驱动不了的话,就将线调换一下就可以了。现在线接好了,最后我们给它接上电源试一下。

现在这个电机就开始工作了,比如这个冰箱压缩机驱动板,我们就可以在维修的时候快速判断故障。比如冰箱原来故障是压缩机不转,我们换了这个驱动板,压缩机转了,那就代表着它原来的驱动板坏了,如果原机是压缩机不工作,我们换了驱动板,压缩机还是不工作,那就代表着压缩机坏掉了。最后我们再将驱动信号断开,看一下电机还会不会转。可以看到断开信号之后,这个电机就不工作了。维修变频电瓶箱,我们可以备上这一块驱动板,可以帮我们快速判断故障范围。
