大家好，今天给大家分享一下如何用7815制作一个简易的电瓶充电电路，这个电路可以输出14.4伏的电压，用来给12伏的千串电池充电。接下来我们一起看一下它的制作过程。

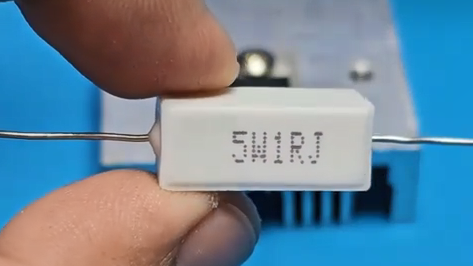

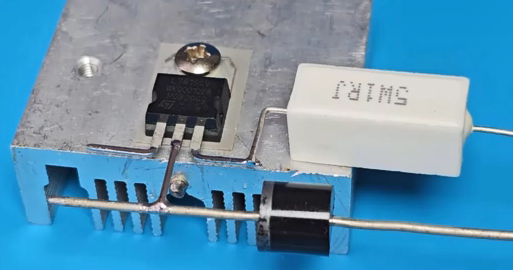

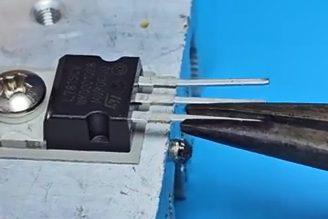

首先我们准备一个LM7815，这是一个三端稳压管，它的工作原理也很简单，只需要在它的一、二角提供一个17伏至35伏的直流电压，就会在它的二、三角输出一个稳定的15伏电压。7815它的三个眼角从左到右，第一角是它的电压输入端，第三角是它的电压输出端，中间是它的接地端。在7815的三角输出端，我们需要串联一个5瓦1欧姆的水泥电阻，这个电阻是电流取样电阻，用来限制7815的输出电流，避免长时间工作过流损坏。接下来我们准备一个MIC6A10的二极管，这是一个6安1000伏的二极管，将二极管的负极接到。

7815的二角接地端用来对输出电压进行降压，因为7815的输出电压是15伏，而电瓶的充电电压是14.4伏，通过这个二极管的导通压降，就可以将输出电压限制在14.4伏。接着我们准备一个整流桥堆，将整流桥的输出负极接7815的二角，正极接七八幺十五的一角。这个整流桥堆是用来给变压器进行整流的。在整流桥的输出端，我们还需要并联一个54伏47位法的电容用来滤波。电容负极接整流桥的负极，电容正极整流桥的输出正极。

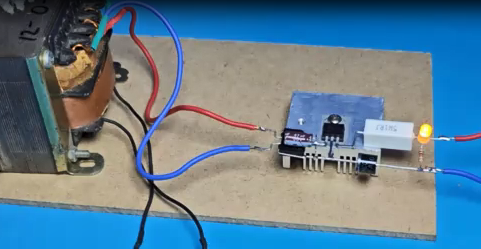

接着我们准备一个1K电阻，还有led灯来搭建一个简易的电源指示灯，将电阻串联在led灯的任意一端，用来给led灯限流，再把灯的正极端接电流采样电阻，另外一边的负极我们接到二极管的正极上，这样一个简易的12伏电瓶充电电路就自动。做好了这个充电电路，我们可以使用18伏以上的直流电源，也可以使用变压器，因为输入端有整流桥，所以我们不需要区分电源的正负极，这个充电电路只要输入电压在18伏至35伏之间，都可以稳定输出一个14.4伏的电压。如果手上没有直流电源适配器的话，也可以用变压器，变压器的输出电压可以选择12伏至24伏的，因为变压器经过全小整流滤波之后，它的输出电压会乘上√2倍。

比如用12伏的变压器，输出电压就是17伏左右，接上12伏的变压器，我们测一下变压器的输出电压，经过整流滤波之后，输出的是20伏的直流电，为什么这么高？因为这个变压器的输出电压是跟它的输入电压有关，如果输入电压超过了220伏，那变压器的输出电压就会升高，接着我们再测一下7815的输出电压是14伏，电压4伏没有问题，我们看一下电瓶上的标注。循环充电电压是14.1~14.4伏，以后手上没有充电器，我们也可以用这个电路来给这个电瓶进行充电，非常的方便。
