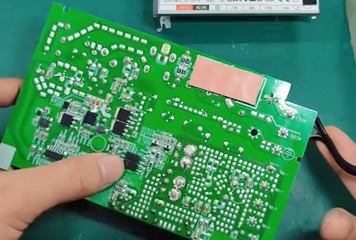

这两个都是单电压输出工业设备用的开关电源，常见的开关电源上面只有一个光耦用来稳压反馈，但有的开关电源上面有两个光耦，这两个光耦其中一个肯定是用来稳压反馈的，那另外一个光耦是用来干嘛的？今天我就给大家分享一下这里面的门道。为了方便大家理解，这里我照电源画了一个简易的电路图，这两个就是我们在电源上看到的两个光耦。通过这个电路图我们可以发现，这两个光耦所连接的电路基本上是差不多的，看起来比较对称。这两个光耦的三视角是并联在一起的，连接的是电源芯片的反馈端，也就是说这两个光耦都是用来对反馈信号进行控制的。

这两个光耦分别起到什么作用呢？其中一个不用说就是起到稳压反馈的，而另外一个是起到过压堡护的，避免电源输出电压过高导致负载损坏，那它到底是如何工作的呢？这两个光所连接的电路粗略一看的话是大致相同的。但是他们有个最。最大的区别就是这两个分压电阻的阻值比例不同，这四个分压电阻所相连的元件分别是这两个TL431，这四个电阻对电源的输出电压进行分压，然后再提供给TL431的一角参考端，参考电压是2.5伏左右，也就是当TL4311脚参考端的电压达到2.5伏的时候，TL43123角就导通，如果一角电压低于2.5伏，那么二三角就截止。通过TL431还有分压电阻对电源输出电压进行取样比较，然后再控制光耦，再通过光耦控制电源芯片的反馈信号，从而实现稳压。通过计算这两组分压电阻的比值，上面两个分压电阻计算出来的电源输出电压是24伏左右，也就是这个电源的输出电压24伏。

 而下面这个分压电阻计算出来的输出电压大概是26伏左右，所以电源正常工作的时候，只有上面这个电路在工作，而下面这个电路其实是不工作的，所以你把下面电路的元件拆掉了，也不会影响电源的正常输出。但是当上面这个电路的分压电阻阻织发生了变化，或者是T231光耦损坏，导致反馈电路开环，就会造成电源的输出电压升高，严重的话可能会导致负载过压损坏。但是当输出电压升高到26伏的时候，下面这个T24311脚参考端的电压就变成2.5伏，下面这个T231就会开始工作，控制光耦再通过光来控制电源芯片的反馈信号，重新接管反馈电路，这样就会使电源的输出电压维持在26伏，不会再接着升高。

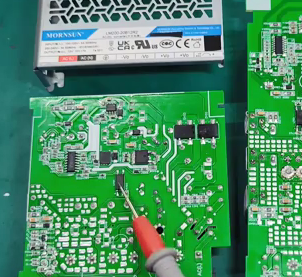

所以下面这个过压堡护电路实际上就相当于一个备用的反馈电路，当上面的稳压反馈电路出现问题之后，下面这个过压保护电路就会开始接管，这样既可以维持电源正常工作，也可以维持负载。来正常工作，一般我们的负载或者设备电压高一点都是可以正常工作的，比如24伏的负载，你给它26伏的电压，它也是可以工作，但是如果输入电压太高的话，就会导致负载损坏或者是保护。这里我用这一块金生压的工业开关电源给大家做一个小实验，这个电源下面这个光耦是它的正常尾压反馈耦，上面的是它的过压保护光耦，我们看一下这个电源正常的输出电压，还有拆掉我压反馈光耦的输出电压到底是有什么区别，先测一下正常的电源，也就是没有拆掉稳压反馈光耦，看一下它的输出电压。给他接上电源，上面的电源指示灯亮了。测量输出电压12伏。看一下这一块电源的标注输出电压也是12伏，接下来我们把这一块电源的尾压反馈光耦拆掉。接上电源再试一下。

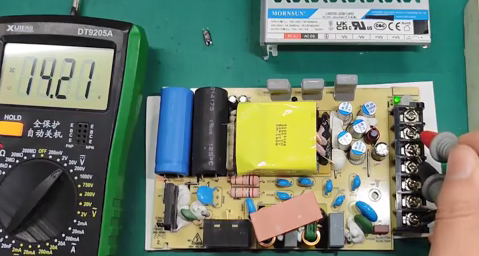

可以看到上面的电源指示灯也亮了，我们再测一下它的输出电压。现在的输出电压变成了14.2伏，之前是12伏，升高了两伏，大部分12伏的设备用14伏的电压也是可以正常工作的，有了这个过压保护电路，就可以在反馈电路出现问题的时候，重新对反馈信号进行接管，这样负载依然可以正常工作，不会对生产工作造成影响。现在你们知道这多出来的一个光儿，它到底起到什么作用了吧？
